Manganorobot automatizovana stanica za lemljenje

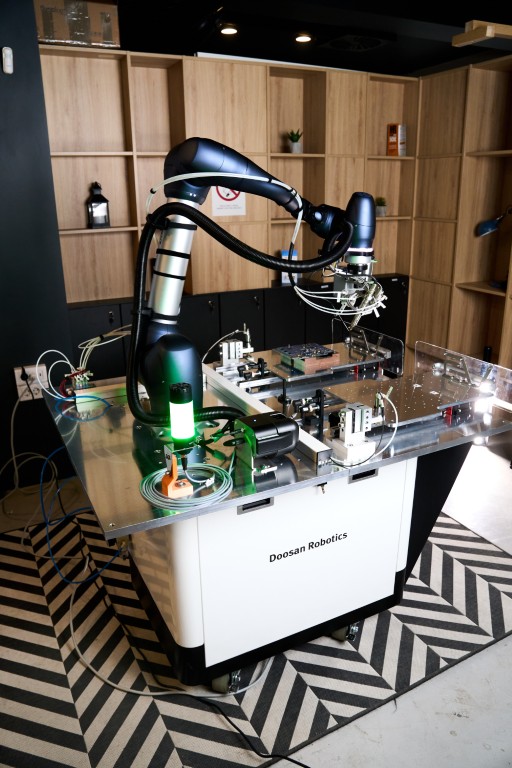

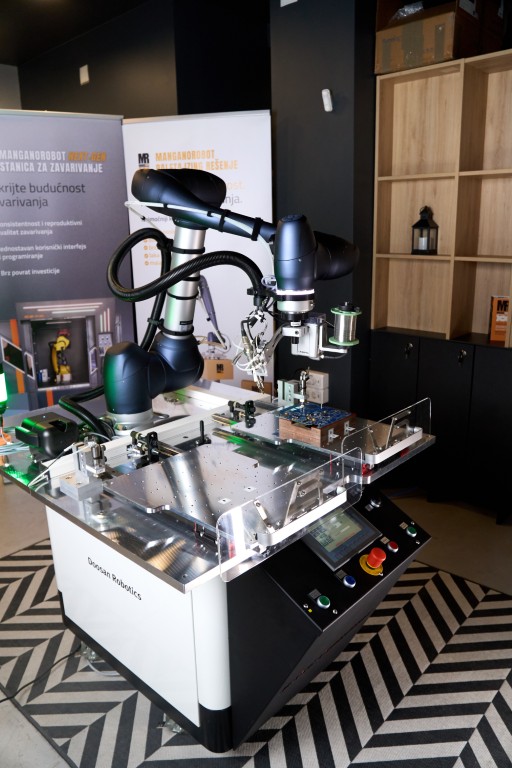

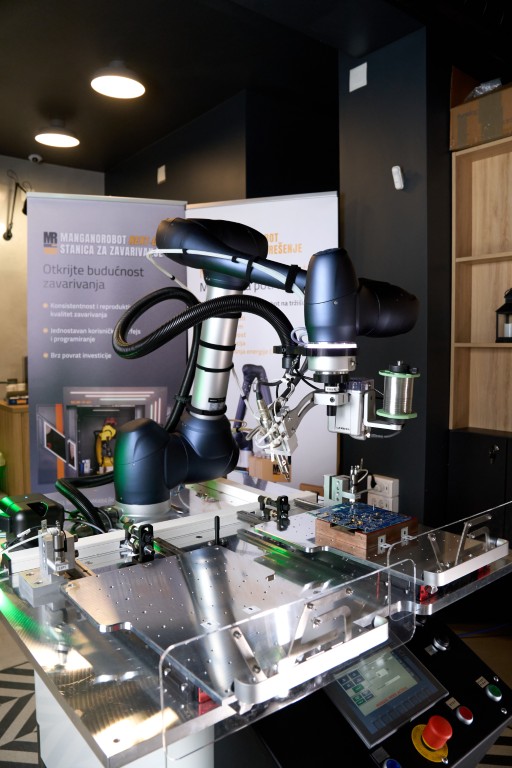

Automatizovana stanica za selektivno lemljenje predstavlja savremeno rešenje za preciznu i ponovljivu proizvodnju elektronskih sklopova. Sistem je zasnovan na kolaborativnom robotu koji upravlja procesom lemljenja koristeći industrijski alat za robotsko lemljenje kompanije JBC.

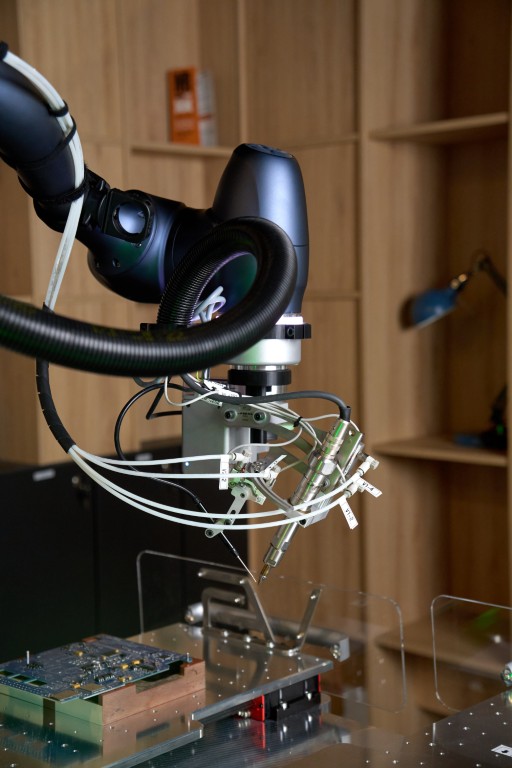

Integrisana JBC HM245 General Soldering Set for Robot lemilica obezbeđuje stabilnu temperaturu, preciznu kontrolu dodavanja žice i vrhunski kvalitet spoja.
Kliknite na sliku za galeriju
Dimenzije stanice

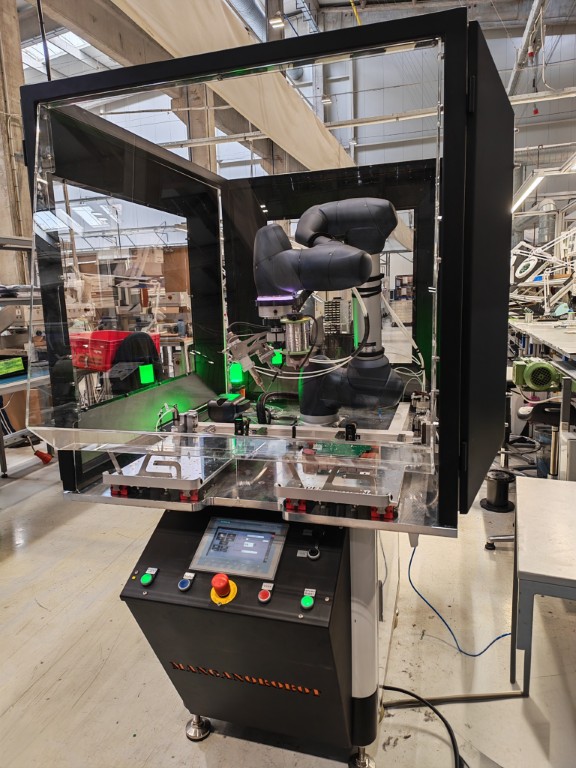

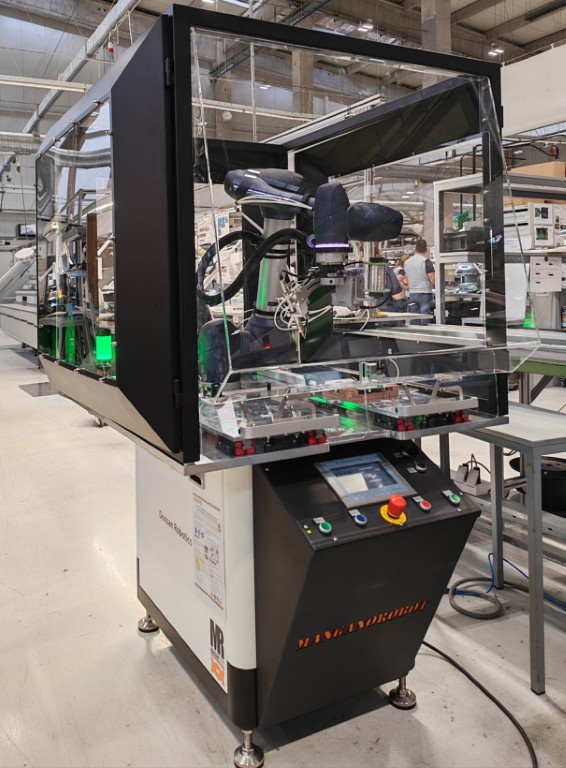

Stanica je kompaktnih dimenzija 1000 × 1200 × 1800 mm i projektovana je za rad u proizvodnim linijama gde je potrebna visoka pouzdanost i fleksibilnost. Radni prostor je organizovan sa dve radne pozicije, što omogućava naizmenično lemljenje i kontinuiran rad bez zastoja.
Upravljanje sistemom

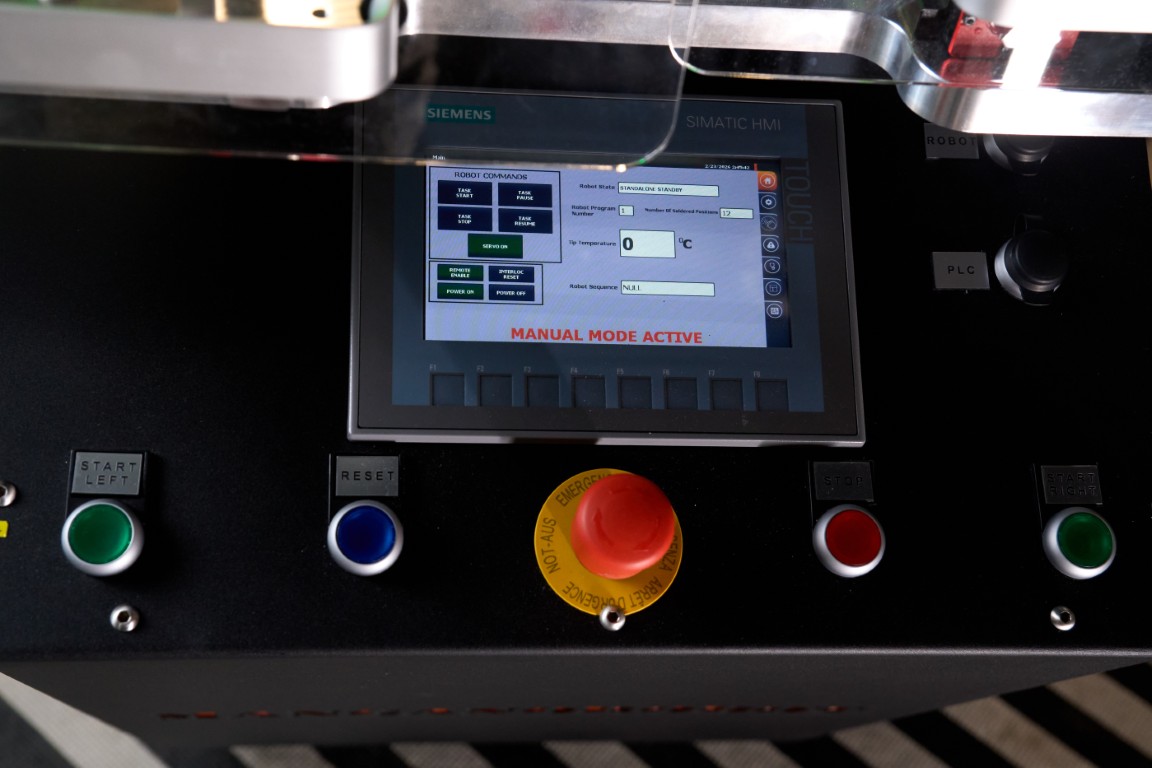

Operater upravlja sistemom preko intuitivnog HMI panela, gde se jednostavno biraju i pokreću proizvodni recepti. Sistem omogućava kreiranje i podešavanje recepata gde se za svaki pin mogu definisati individualni parametri procesa – vreme zadržavanja, količina lema i pozicija robota.
Prednosti
Visoka ponovljivost pozicioniranja
Kolaborativni robot garantuje da se svaki lemni spoj izvodi na potpuno identičnoj poziciji i pod istim procesnim uslovima. Ovakva preciznost eliminiše varijacije koje su tipične za ručne procese i omogućava stabilan kvalitet spojeva kroz čitavu proizvodnu seriju.
Kontinuiran rad bez zastoja
Radni prostor je organizovan sa dve radne pozicije, što omogućava naizmenično izvođenje procesa lemljenja i kontinuiran rad bez prekida. Ovakva konfiguracija povećava produktivnost sistema i smanjuje vreme čekanja između operacija.
Jednostavan upravljački panel
Prednost sistema je jednostavan i intuitivan upravljački panel, koji omogućava brzo savladavanje rada. Jasna struktura komandi i pregledan interfejs smanjuju mogućnost greške i olakšavaju svakodnevno rukovanje.
Brz povrat investicije
Zahvaljujući automatizovanom procesu, visokoj ponovljivosti kolaborativnog robota i stabilnim procesnim parametrima lemljenja, sistem omogućava značajno smanjenje operativnih troškova.

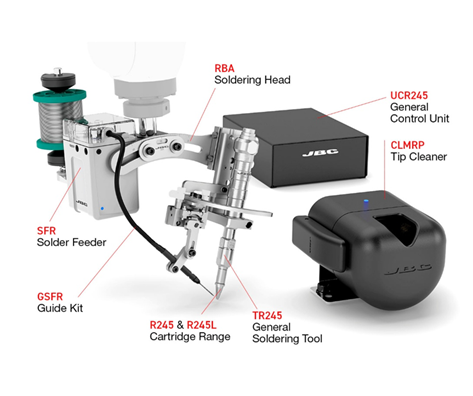

Karakteristike lemilice — HM 245
- Grejač i termopar integrisani u vrh lemilice — praćenje parametara u najkraćem roku
- Peak snaga: 160 W (21 V)
- Opseg radne temperature: 90 – 450 °C (do 450° za nekoliko sekundi)
- Automatsko doziranje lema sa kontrolom dužine i brzine žice
- Dužina dodavanja lemne žice: 0.5 – 250 mm po ciklusu
- Brzina dodavanja žice: 0.5 – 120 mm/s
- Podržan prečnik lemne žice: 0.5 – 1.5 mm
- ESD zaštita: u skladu sa ANSI/ESD S20.20 standardom
- Otpor vrh-masa: < 2 Ω (zaštita osetljivih elektronskih komponenti)
- Integracija sa robotom: komunikacija sa PLC-om ili robotom preko kontrolne jedinice
- Automatsko čišćenje vrha pomoću integrisanog tip cleanera
- Precizno doziranje fluksa i stabilan prenos toplote za ponovljive lemne spojeve
